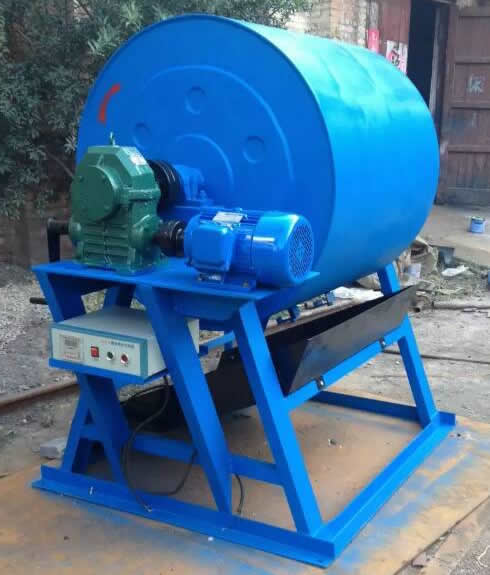

MK-8型米庫姆轉鼓機

又名：焦炭機械強度測定儀

MK-8型米庫姆轉鼓機按GB ⁄ T2006 《冶金焦炭機械強度的測定方法》規定的技術要求設計制造的，主要用于測定焦炭機械強度，焦炭試樣的抗碎強度和耐磨強度。

米庫姆轉鼓機技術指標及參數:

轉鼓內徑:1000±5
轉鼓長度:1000±5
轉鼓轉速(轉 ⁄分鐘):25
鼓壁厚度:8
電機功率:2.2
機器重量:1000
外形尺寸:1830×1350×1800(長×寬×高)
電壓(V):380/220

本機為焦炭機械強度測定設備。采用落體撞擊式進行工作。物料出鼓后，對焦炭的機械強度進行測定。

有手動篩，40mm 25mm 10mm，為減輕勞動強度，增強測定的準確度，設計制造有鼓前、鼓后機械篩，代替人工對集炭進行篩分分級。

焦炭機械強度的測定方法

工作原理:

焦炭在轉動的鼓中，不斷地被提料板提起，跌落在鋼板上。在此過程中，焦炭由于受機械力的作用，產生撞擊、摩擦，使焦塊沿裂紋裂開來以及表面被磨損，用以測定焦炭的抗碎強度和耐磨強度。

所需產品設備：

1、米庫姆轉鼓：內徑規格為1000×1000±5mm。鼓壁厚度采用8.0mm的耐磨材料。沿鼓軸向安裝四根角鋼，100mm×50mm×10mm（高×寬×厚），相隔90度焊于鼓內壁上，鼓門500mm×600mm，保證嚴密，轉軸由2.2千瓦電動機電動。經減速機，轉速為25轉/分，每次測定為100轉。
2、控制器：自動定時停轉。本控制器后面板安裝接線端子，負載端子接設備的電機，電源端子接電源。在接通設備電機和電源后，控制器紅燈指示燈亮，然后啟動控制器綠色按鈕。設備開始起動，啟動，紅燈熄，綠燈亮。轉速為25轉/分，每次測定為100轉/4分±10秒，在控制器的控制下自動停機，在停機后，靜置1-2分鐘，方可做轉后篩分測定。如設備運轉中途需要停機，按動控制器的紅色按鈕。每次測試時間為4分鐘±10秒，每月標定一次時間。
3、圓孔木框篩，篩片尺寸為1000mm×700mm，有以下規格，尺寸如下，每月檢驗一次。（另購）
孔徑為60mm±0.5mm篩子；孔徑為25mm±0.5mm篩子；孔徑為40mm±0.5mm篩子；孔徑為10mm±0.4mm篩子

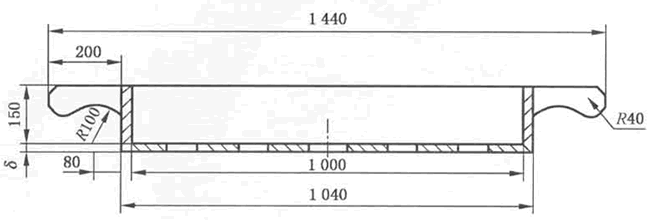

木框篩示意圖

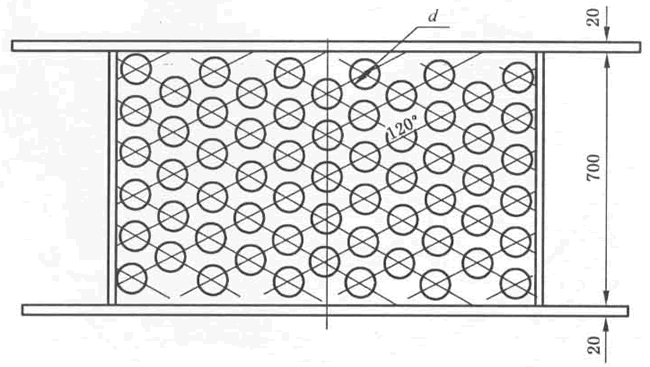

木框篩俯視圖
4、磅秤：刻度為0.1公斤（自購），稱量100公斤
5、其它：鐵鏟、容器（竹筐、鐵箱均可）自備。

試樣的采取和制備：

1、試樣的采取制備按GB/T 1997的規定進行。
2、按GB/T 2005進行分析并稱量各粒度級焦炭質量（不包括小于25mm部分），按各粒度級篩分比例稱取轉鼓試樣，每份試樣為50公斤（稱準至0.1公斤）。每次試驗應取兩份試樣。
3、當發現試樣水分過大時，對試驗結果有影響時，需作適當處理，方可進行試驗。

米庫姆轉鼓機使用說明：

1、將其中一份試樣，小心放入已清掃干凈的鼓內，壓緊鼓蓋，升動轉鼓，100轉后停鼓，靜置1-2分鐘。使粉塵降落后，打開鼓蓋，把鼓內焦炭倒出，并仔細清掃，收集鼓內鼓蓋上的焦粉。
2、將出鼓的焦炭依次用直徑25mm和10mm的圓孔篩進行篩分（25mm部分進行毛穿孔）。篩分時每次入篩焦量不超過15公斤，既要力求篩凈，又要防止用力過猛使焦炭受撞擊而破碎。
3、分別稱量大于25mm、25-10mm及小于10mm各粒焦炭的質量（稱準至0.1公斤），其總和與入鼓焦炭質量之鼓焦質量之差為損失量，當損失量≥0.3公斤時，該試驗無效，<0.3公斤時，則計入小于10mm中。

結果計算：

抗碎強度（M₂₅）% 計算式：出鼓后大于 25mm焦炭的質量（公斤）

米庫姆抗碎強度公式

耐磨強度 (M₁₀)% 計算式：出鼓后大于 10mm焦炭的質量（公斤）

米庫姆公式

式中： m-入鼓焦炭的質量，單位為千克；
m1——出鼓后大于25mm或40mm焦炭的質量，單位為千克；
m2——出鼓后小于10mm焦炭的質量，單位為千克。
試驗結果保留一位小數

或者用機械強度計算器

測定的允許差（精密度）

測算誤差： M₂₅不大于 2.5% ，M₄₀不大于 3% ， M₁₀不大于 1% 有效。

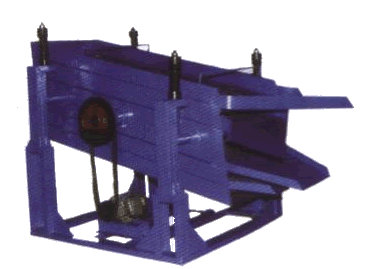

JXS-5焦炭鼓前分組機械篩

焦炭鼓前分組機械篩主要用于冶金煉焦各級組成（25～40mm、40～60mm、60～80mm、＞80mm）及焦末含量的測定。它可以替代手工篩，達到減輕勞動強度、提高焦末含量的檢測準確性、消除人為誤差的設備。焦炭鼓前分組機械篩其結構緊湊，操作簡便，運行可靠。其各項技術性能已達到GB ⁄ T 2005中的要求。

焦炭鼓前分組機械篩主要技術規格：

1、篩板規格：80×80、 60×60 、40×40 、25×25
2、層數： 4層
3、篩體傾角： 11.5º
4、激振幅度：6～8mm
5、電機功率：0.75kw
6、機器重量： 650kg
7、外形尺寸：2300×1340×1310

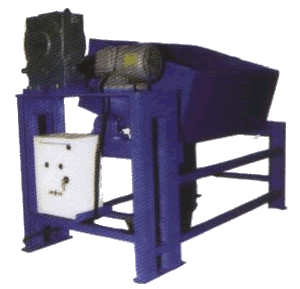

	JXS-2焦炭鼓后機械篩

JXS-2型焦炭鼓后機械篩是用于焦炭機械強度測定的篩分，裝有時間續電器，電器控制，使篩內試樣得準確的定時篩分，可消除手篩操作人為誤差，是焦炭篩分的設備。

焦炭鼓后機械篩主要技術參數:

電機 功率：1.5KW
搖動 角度: 40º-45º
一次篩分時間：45秒
篩板尺寸：上層篩孔為40mm或25mm,下層為10mm.篩框?yàn)槟举|(zhì)，篩片的技術要求GB/T 2006的規定。
外形尺寸：(mm)1540×1150×1210
總重：360kg

米庫姆焦炭轉鼓機短視頻展示：

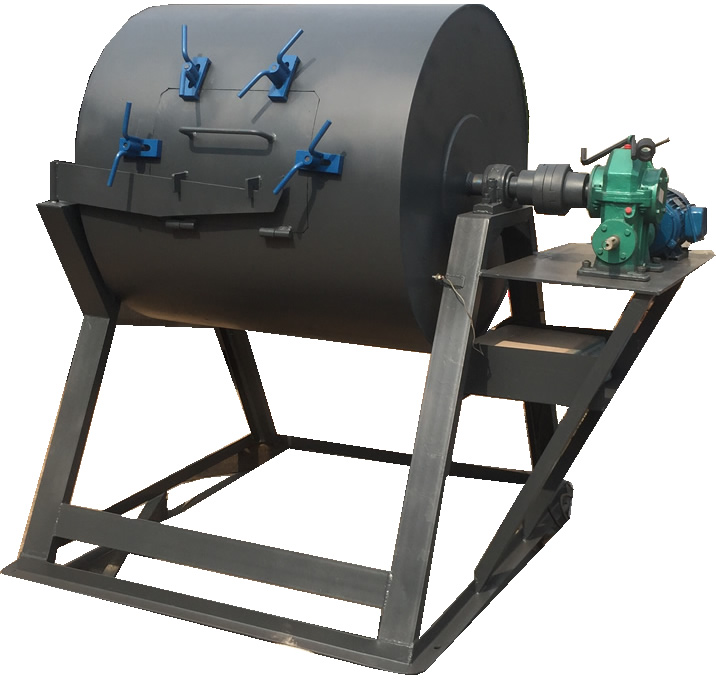

米庫姆轉鼓機現場照片
